碳纖維板

聯(lián)系電話：181 2861 3428 方先生（微信同號(hào)）

作為既存混凝土構(gòu)造物的補(bǔ)強(qiáng)方法，除了一直以來(lái)采用的鋼板補(bǔ)強(qiáng)方法以外，用碳纖維進(jìn)行的方法已廣泛普及。

碳纖維纏繞和碳纖維粘貼這兩種補(bǔ)強(qiáng)工法已被大量使用。特別是在梁和板的補(bǔ)強(qiáng)中，不但要求其強(qiáng)度而且要求其剛度。但是，碳纖維布粘貼工法因?yàn)樾枰鄬诱迟N而增加工程量和施工困難。

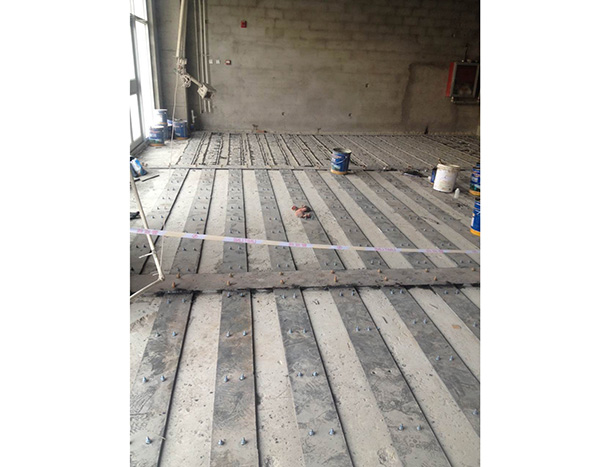

采用碳纖維板粘貼工法便可解決這一難題。HORSE碳纖維板粘貼工法，是將同一方向排列的碳素纖維使用樹(shù)脂浸潤(rùn)，從而硬化形成碳纖維板，并且采用膠狀環(huán)氧系粘著劑將板粘貼在混凝土表面的簡(jiǎn)單補(bǔ)強(qiáng)作業(yè)。

1、應(yīng)用范圍l混凝土構(gòu)造物的板及梁的補(bǔ)修、補(bǔ)強(qiáng)；l壁和板周邊的開(kāi)口處補(bǔ)強(qiáng)；l木造建筑物的梁等的補(bǔ)強(qiáng)；l橋板、橋墩、桁的補(bǔ)強(qiáng)；l隧道、電纜管線的補(bǔ)修、補(bǔ)強(qiáng)。

2、產(chǎn)品特性l自重輕、易使用，作業(yè)輕松且不需大型機(jī)械設(shè)備；l在平板下端如有配管交錯(cuò)放置或受空間限制的情況，可以從容作業(yè)；l粘貼碳纖維板時(shí)，膠狀粘著劑不流淌，減少對(duì)作業(yè)周邊環(huán)境的養(yǎng)護(hù)；l補(bǔ)強(qiáng)后不改變構(gòu)件的形狀及重量；l 1層碳纖維板的補(bǔ)強(qiáng)效果相當(dāng)于4～8層碳纖維布，從而使作業(yè)變得省力；l由于碳纖維板的強(qiáng)度及剛度很高，不必對(duì)構(gòu)造物進(jìn)行全面粘貼，隨著要處理的表面面積減少，產(chǎn)生的粉塵和灰屑也隨之減少；l在遇有中間梁或壁的平板時(shí)，只要能鑿穿使碳纖維板能夠通過(guò)的孔洞即可，更加提高補(bǔ)強(qiáng)效果；l施工后很容易進(jìn)行目視檢查。

3、技術(shù)參數(shù)l碳纖維板膠 品質(zhì)項(xiàng)目 試驗(yàn)溫度℃品質(zhì)規(guī)格值 測(cè)定值 密度(g/cm3)試驗(yàn)條件1.1～1.7 1.19壓縮強(qiáng)度(N/mm2) 20±2 50.0以上64.8接著強(qiáng)度(N/mm2)養(yǎng)護(hù)條件6.0以上9.6（混凝土基材破壞） 拉伸強(qiáng)度(N/mm2) 20±2 12.5以上48.4可使時(shí)間(hr)   2.0以上碳纖維板（以下數(shù)值前提為T700碳纖維制成） HM-1.2B HM-1.4B厚度( mm) 1.2 1.4長(zhǎng)度(m) 100 100寬幅( mm) 50、100 50、100重量(g/m) 80 120比重1.6拉伸強(qiáng)度*(kN/mm) 2.4彈性模量*(kN/mm) 156                       *所示數(shù)值為代表值，而非保證值

4、操作流程l碳纖維板表面 用溶劑清潔碳板→混合粘著劑→在碳板上涂抹粘著劑并成圓弧狀→在混凝土上粘貼碳板并用硬橡膠滾軸壓制→去除多余粘著劑→清潔碳板表面→養(yǎng)護(hù)→根據(jù)需要表面涂裝l構(gòu)件表面 調(diào)整混凝土接觸表面接著強(qiáng)度→根據(jù)需要補(bǔ)修混凝土表面→把粘著劑涂抹在混凝土表面→在混凝土上粘貼碳板并用硬橡膠滾軸壓制→去除多余粘著劑→清潔碳板表面→養(yǎng)護(hù)→根據(jù)需要表面涂裝

5、注意事項(xiàng)l施工員應(yīng)采取必要的安全防護(hù)措施（如配戴口罩、手套、護(hù)目境等），現(xiàn)場(chǎng)注意防火并保持良好的通風(fēng)；l解開(kāi)卷制品時(shí)，碳板有彈起的可能性，請(qǐng)充分注意；l碳纖維板具有導(dǎo)電性，必須小心周?chē)碾娖饔镁摺?/span>

6、運(yùn)輸儲(chǔ)存 本品長(zhǎng)度均為100m，寬幅分為50mm、100mm，厚度分為1.2mm、1.4mm。卷成環(huán)狀并用帶束縛。其它規(guī)格可訂制。
